MicrovisionSS420可视角测试仪-显示屏视角分析仪

SS420角度测试仪是一种功能强大的显示器测量系统,具有广泛的测试功能,可以自动表征所有类型的平板和投影显示器的图像质量。其独特的设计集成了准直光学镜头、高分辨率和热调节衍射光栅光谱仪和角度计。利用衍射光栅光谱仪可以在各个角度上准确测量亮度、色度、对比度等参数,从而消除了对彩色滤光片的需求以及与滤光片匹配相关的问题,而测量距离非常接近显示屏,可以大大减少误差,另外可以通过可选配件进行环境杂散光测试。

MicrovisionSS420可视角测试仪-显示屏视角分析仪
品牌:

Microvision

型号:

SS420

产品规格 请选择

产品详情

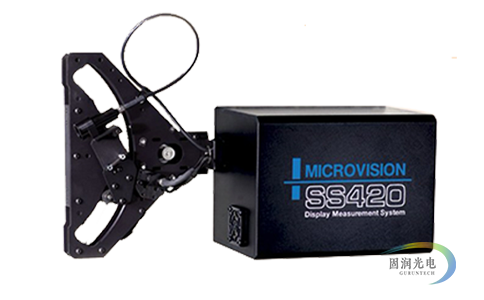

Microvision SS420角度测试仪



品牌:Microvision

型号:SS420


SS420角度测试仪是一种功能强大的显示器测量系统,具有广泛的测试功能,可以自动表征所有类型的平板和投影显示器的图像质量。其独特的设计集成了准直光学镜头、高分辨率和热调节衍射光栅光谱仪和角度计。利用衍射光栅光谱仪可以在各个角度上准确测量亮度、色度、对比度等参数,从而消除了对彩色滤光片的需求以及与滤光片匹配相关的问题,而测量距离非常接近显示屏,可以大大减少误差,另外可以通过可选配件进行环境杂散光测试。光谱仪镜头和外部组件通过光纤电缆连接,并安装在测角仪上,以便进行离轴测量。光谱仪镜头沿0°到85°范围内的轨道移动。整个组件也360°旋转,以实现完整的视角图。测角仪可以安装在Spotseeker机械定位系统上为离轴操作提供电源。Spotseeker平台是一个五轴定位系统,由水平(X)、垂直(Y)和聚焦(Z)轴定位台组成,带有一个测角仪组件,允许透镜系统在方位角和倾角上进行离轴定位。Spotseeker平台允许用户将透镜系统放置在被测平板上的任何位置,并从方位角大于360°和倾角0-85+°的位置分析和收集数据。



产品亮点:

2048像素CCD相机,16位A/D数字分辨率

高分辨率和温度可调节衍射光栅光谱仪

12 mm准直镜头和石英消偏器

离轴测量,可以进行方位角达85°的角度测试

50%,25%,10%和1%中性密度滤镜可选

完全集成系统,简单易用

机械定位系统,测试功能广泛

软件操作直观,可以多种形式显示测量数据

符合多个测试标准:FPD,ISO 9241-3xx,ISO 9241-2,VESA FPDM V2.0,TCO 5.2,6.0,7.0 & 8.0


应用范围:

平板显示(FPD)–OLED,LCD,CRT,Plasma

投影显示

测量亮度/对比度 vs视角

使用SS90定位器可自动测试93″超大尺寸屏幕

使用ISO选项执行ISO9241-3xx反射率测量

MV Remote软件可在所有类型的显示器,笔记本电脑和Android设备上显示测试图案


测试案例:


升级选项:

  • DUT位移台(DPS-1显示位移台,可以调整DUT x,y,z轴位置,并可调整角度,精度为0.1°)精准位移台(搭配位移台,可精确位移从而实现自动测试)
  • 标准测量(VESA FPDM 2.0,TCO 5.2, 6.0, 7.0, 8.0,ISO 9241-3XX,ISO 13406)
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)
  • 完整测量系统(搭配其他组件,组成SS430系统)


技术参数:


Spectrometer + Goniometer 光谱辐射计+测角仪
  • 数字分辨率:16 bit A/D
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 视场角:1.5°
  • 测角仪倾斜角:0~85°
  • 测角仪方位角:0~360°
  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:±3% @ 2856K Ill.A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
  • 色彩准确度:± 0.002 @ 2856K Ill.A
  • 色彩重复率:± 0.0005 @ 2856K Ill.A
  • 温度管理:电脑自动控制
  • 光学器件:12mm 准直
  • 校准:NIST可追溯
  • 操作温度:5~ 30℃


暂无评价

产品详情


Microvision SS420角度测试仪



品牌:Microvision

型号:SS420


SS420角度测试仪是一种功能强大的显示器测量系统,具有广泛的测试功能,可以自动表征所有类型的平板和投影显示器的图像质量。其独特的设计集成了准直光学镜头、高分辨率和热调节衍射光栅光谱仪和角度计。利用衍射光栅光谱仪可以在各个角度上准确测量亮度、色度、对比度等参数,从而消除了对彩色滤光片的需求以及与滤光片匹配相关的问题,而测量距离非常接近显示屏,可以大大减少误差,另外可以通过可选配件进行环境杂散光测试。光谱仪镜头和外部组件通过光纤电缆连接,并安装在测角仪上,以便进行离轴测量。光谱仪镜头沿0°到85°范围内的轨道移动。整个组件也360°旋转,以实现完整的视角图。测角仪可以安装在Spotseeker机械定位系统上为离轴操作提供电源。Spotseeker平台是一个五轴定位系统,由水平(X)、垂直(Y)和聚焦(Z)轴定位台组成,带有一个测角仪组件,允许透镜系统在方位角和倾角上进行离轴定位。Spotseeker平台允许用户将透镜系统放置在被测平板上的任何位置,并从方位角大于360°和倾角0-85+°的位置分析和收集数据。



产品亮点:

2048像素CCD相机,16位A/D数字分辨率

高分辨率和温度可调节衍射光栅光谱仪

12 mm准直镜头和石英消偏器

离轴测量,可以进行方位角达85°的角度测试

50%,25%,10%和1%中性密度滤镜可选

完全集成系统,简单易用

机械定位系统,测试功能广泛

软件操作直观,可以多种形式显示测量数据

符合多个测试标准:FPD,ISO 9241-3xx,ISO 9241-2,VESA FPDM V2.0,TCO 5.2,6.0,7.0 & 8.0


应用范围:

平板显示(FPD)–OLED,LCD,CRT,Plasma

投影显示

测量亮度/对比度 vs视角

使用SS90定位器可自动测试93″超大尺寸屏幕

使用ISO选项执行ISO9241-3xx反射率测量

MV Remote软件可在所有类型的显示器,笔记本电脑和Android设备上显示测试图案

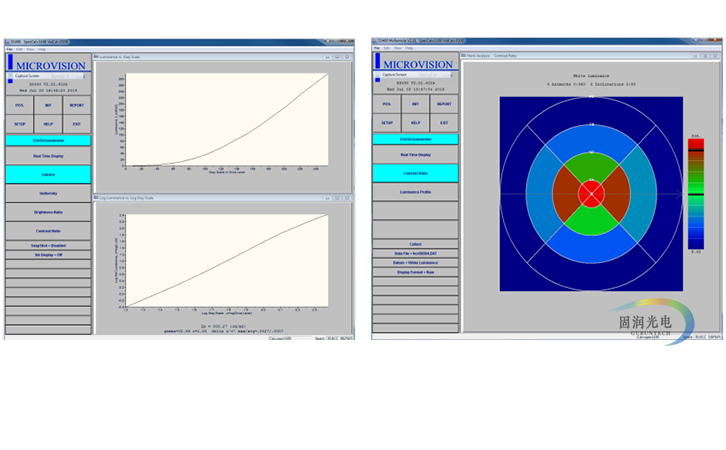

测试案例:


升级选项:

  • DUT位移台(DPS-1显示位移台,可以调整DUT x,y,z轴位置,并可调整角度,精度为0.1°)精准位移台(搭配位移台,可精确位移从而实现自动测试)
  • 标准测量(VESA FPDM 2.0,TCO 5.2, 6.0, 7.0, 8.0,ISO 9241-3XX,ISO 13406)
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)
  • 完整测量系统(搭配其他组件,组成SS430系统)


技术参数:


Spectrometer + Goniometer 光谱辐射计+测角仪
  • 数字分辨率:16 bit A/D
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 视场角:1.5°
  • 测角仪倾斜角:0~85°
  • 测角仪方位角:0~360°
  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:±3% @ 2856K Ill.A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
  • 色彩准确度:± 0.002 @ 2856K Ill.A
  • 色彩重复率:± 0.0005 @ 2856K Ill.A
  • 温度管理:电脑自动控制
  • 光学器件:12mm 准直
  • 校准:NIST可追溯
  • 操作温度:5~ 30℃


MicrovisionSS420可视角测试仪-显示屏视角分析仪
SS420角度测试仪是一种功能强大的显示器测量系统,具有广泛的测试功能,可以自动表征所有类型的平板和投影显示器的图像质量。其独特的设计集成了准直光学镜头、高分辨率和热调节衍射光栅光谱仪和角度计。利用衍射光栅光谱仪可以在各个角度上准确测量亮度、色度、对比度等参数,从而消除了对彩色滤光片的需求以及与滤光片匹配相关的问题,而测量距离非常接近显示屏,可以大大减少误差,另外可以通过可选配件进行环境杂散光测试。
