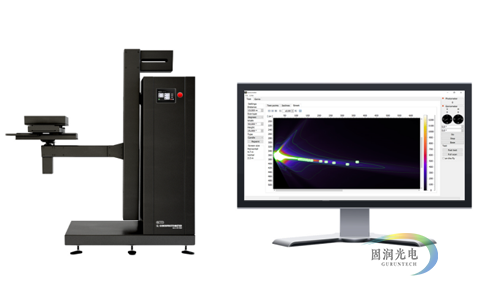

GL GLG A 50-1800分布式光度计
品牌:GL Optic
型号:GLG A 50-1800
GLG A 50-1800是一款新型A类测角光度计,专为R&D实验室和产品符合性测试中心实验室而设计,符合用于规范远场光度和色度测量系统的标准 CIE 121-1996 和 IESNA LM-75-01。它是根据UN / ECE和美国运输部规定而设计,用于测试汽车,铁路或类似行业专用的光源。这是一款可调节远场光度和色度测量系统,配备伺服电机,角度分辨率高达0.002°,可在H,V轴坐标中对汽车LED和其他类型灯具的发光强度分布进行光度测试,适用于汽车,铁路和其他车辆前照灯的快速准确测量,还可用于交通信号灯和机场照明系统的光度表征,可以测量的技术参数包括:发光强度分布,极坐标图,圆锥图,光通量,中心光束强度,相关色温,显色指数,麦克亚当椭圆,角度颜色均匀性,还可选测发光效率,功率因数和温度。这款系统坚固耐用,测量快速且准确,可以支持重量不超过50 kg,宽度不超过1800mm的样品,还可兼容光度计,光谱辐射计,色度计和反射计。

工作原理:
发光强度可通过在固定距离处以不同方向旋转照明设备进行照度(远场)或照度(近场)测量获得。利用足够的角度步长和范围,可以通过汇总每个测量方向上的所有发光强度来计算照明设备的光通量。测角仪是一种带有旋转轴的仪器,用于测量光通量和照明设备或光源的发光强度分布。根据发光强度分布,可以推断出照明应用的属性,例如横向/纵向等照度曲线或圆锥图。根据在测量过程中照明设备的旋转方式以及在这种测量过程中获得的光度数据系统,测角仪的类型基本上可以分为1组,2组和3组,也称为A类,B类和C类,区别如下:
A类适用于表征光束相对有限的汽车照明。A类测角仪具有固定的水平轴和垂直于***轴的移动轴。通过围绕水平轴旋转光源,同时将另一个轴保持在固定位置(旋转vs高度)来进行测量。
B类适用于显示器和泛光灯。B类测角仪具有固定的垂直轴和移动的水平轴。通过围绕垂直轴旋转光源,同时将另一个轴保持在固定位置(高度vs旋转)来进行测量。
C类适用于一般照明系统。C类测角仪是高度专业化的类型,具有固定的垂直轴和移动的水平轴。在C平面或圆锥面上进行测量。C类测角仪与B类相同,只是光源旋转了90°。
产品亮点:
- 远场A类测角仪
- H,V和Z轴以及DUT移动x,y机械安装台
- 角度分辨率0.002°
- 统一安装平台,可在三个轴上调节位置
- 7英寸LCD触摸屏
- 兼容光度计,光谱辐射计,色度计和反射计
- 减轻重量,便于运输和安装
- 激光对准系统带有反射镜和系统控制选件,有助于校准系统垂直和水平对准
- 符合相关标准,测量准确可靠
- 可控制和可编程功能,坚固耐用
应用范围:
- 大型LED模块和大型照明设备。
- 符合标准: CIE 121-1996, IESNA LM-75-01

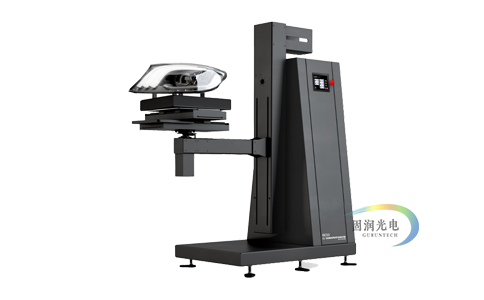

应用示例:

升级选项:
技术参数:
- ***DUT尺寸:≤ 1800 mm(对称定位)
- 产品尺寸(W x H x D):810 x 2020 x 1990 mm
- 光轴高度:1350 mm
- 最小房间高度:2600 mm
- 最小房间宽度:4000 mm
- ***负载:50 kg
- 产品重量:450 kg
- CIE 测角仪类型:远场Type A 包含H,V轴和X,Y,Z方向运动
- DUT移动x,y机械台
- 5轴伺服电机与***位置编码器
- H轴运动:角度范围± 100°,额定转矩555 Nm,速度高达10 °/s
- V轴运动:角度范围± 180°,额定转矩98 Nm,速度高达50°/s
- Z轴运动:线性范围0-800 mm,起重力高达1500NH轴分辨率:0.002°
- H轴再现性:0.05° * (*额定负载时)
- V轴再现性:0.05° * (*额定负载时)
- Z轴再现性:70 μm
- V轴分辨率:0.002°
- X,Y轴运动:线性范围± 150 mm,速度高达40 mm/s
- X,Y再现性:70 μm
- DUT安装板:方形400x400 mm,多个 M6 安装孔
- 电源:AC 110-230V, 3000 W
- 控制器:用于所有电机的内部控制器
通过局域网连接PC
制造商远程支持功能
机身设有7英寸液晶触摸显示屏
DUT固定期间可操作所有轴的手动控制器
- 安全性:设备两侧设有紧急停止按钮,可选安全设备包含激光扫描仪或光栏
- 传感器选项:
- GL Spectis 4.0
- GL Photometer 3.0 LS + Flicker
- GL Spectis 1.0 LS
