SS430显示屏TCO标准测试解决方案

浏览: 发表时间:2020-12-07 19:18:46


案例展示:

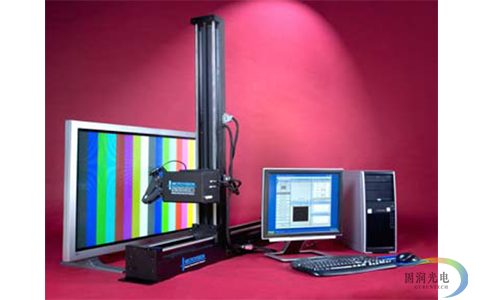

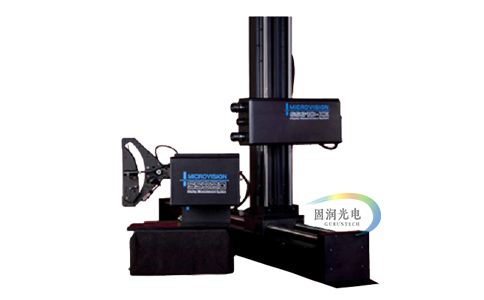

搭建系统:SS430显示测量系统

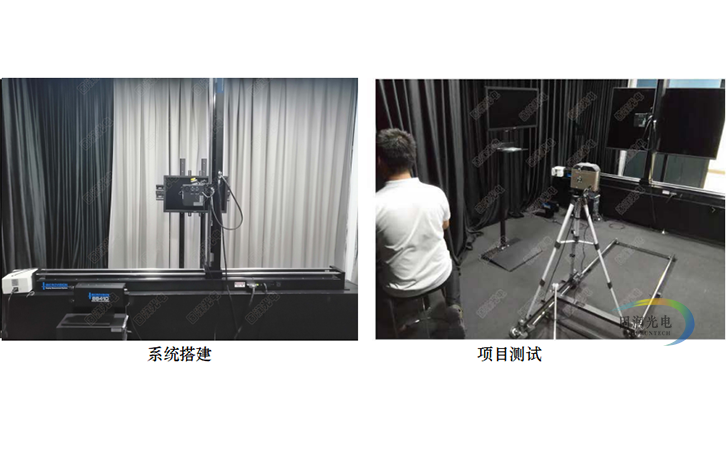

最终用户:国内某质检机构

案例描述:广东省某测试机构通过搭建SS430系统,实现FPDM显示屏的测量分析一体化,极大降低了测试难度,同时保证了测试的准确性和可靠性。我司以高效的安装调试效率以及完善的售后服务,赢得了客户的认可和信任。



SS430是一套完备的显示测量系统,结合了SS410和SS420模块的全部功能,配置了电脑、定位器和MV Remote控制模式,为大多数类型的显示屏提供标准的自动化测试,包括VESA FPDM、ISO9241-3XX、ISO13406-2、TCO 3.0、5.0、6.0、7.0和8.0。适用于电视、显示屏、平板电脑、车载导航屏等显示屏测试;还可以通过MV Remote控制模式,对智能手机、平板电脑等产品进行测量。MV系统允许在两个光学模块之间轻松切换,用户可自由选择使用SS410或SS420,除了光学模块本身,两者共享所有相同的组件。Spotseeker自动定位系统通过提供多个运动轴快速准确地定位SS410/420,以简化测量过程。随着测试标准的发展,我们不断增加新的测试功能。除了经过验证的显示测量功能外,SS430系统为自定义测试序列或多个标准的测试提供测试套件工具。测试套件工具允许用户定义测量序列和功能,这些测量序列和功能可以保存起来以备将来调用。





操作方法:

本系统实现了高度的自动化,操作简单方便,首先将待测显示器(DUT)置于探测头前,其次利用系统自带的图像发生源或使用MVRemote软件进行远程显示测试图案(如有特殊需求,也可使用用户系统自定义图像),然后在MV软件上选择相应的测量项目,系统进行自动测量、收集并分析数据,结果可在操作界面上显示,最终导出相应的测试分析报告。



产品优势:

  • 完整性:将测量模块(CCD&光谱仪&RTM)、电脑、定位系统、图像发生器等结合成完善系统,为用户需求提供系统化的解决方案。
  • 准确性:配备高精度测量仪器,含校准(NITS可追溯)。
  • 可靠性:基于国际显示标准设计,通过位移和旋转机制对显示屏进行各项测量,从而更能符合国际标准的测量规范。
  • 简易性:通过友善的图形界面交互,操作员可根据需求选择测试项目,测试过程完全自动化。
  • 开放性:用户可根据需求,使用Microvision内部函数语言建立客制化测试包。
  • 符合多个测试标准:VESA FPDM,ISO 9241-3xx,ISO13406-2, TCO 3.0,5.0,6.0,7.0 & 8.0




测试功能:

该系统采用电脑程序控制位移台,通过电动平移 & 倾斜机制移动到所需测试位置,系统可选配置包括1.4MP CCD相机、衍射光栅光谱仪和时间响应模块,可满足以下测试:

1、自动测量套件

  • TCO Displays 3.0,5.0,6.0,7.0,8.0
  • ISO9241-3XX, ISO13406-2
  • VESA FPDM 2.0
  • 用户自定义测量模块



2、CCD相机

  • MTF(调制传递函数)
  • 线宽
  • 几何形状(Pincushion, Linearity等)
  • 收敛测量

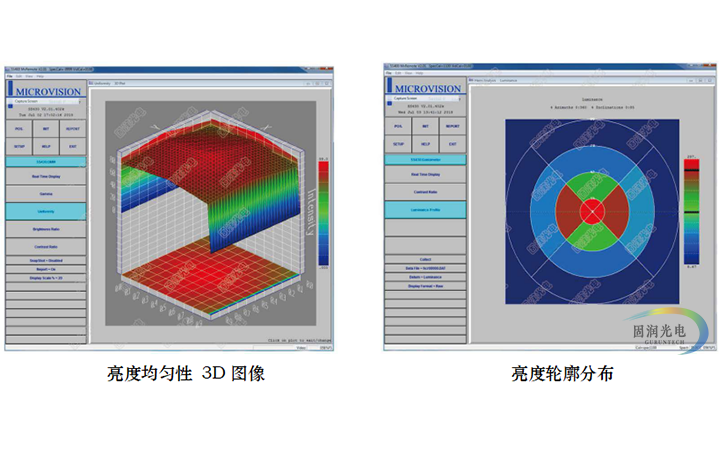

  • 亮度均匀性
  • FFT(快速傅里叶变换)
  • 时间差异(Jitter,Swim,Drift)
  • Gamma/灰阶



3、光谱仪

  • 亮度
  • 色度和色温
  • 亮度和色彩均匀性
  • 频谱图
  • Gamma
  • 对比度
  • 色域
  • 视野角
  • 漏光
  • 光晕
  • Hemi分析
  • 亮度轮廓
  • 蓝光比率



4、RTM时间响应模块

  • MPRT(运动图像响应时间)
  • 灰阶响应时间
  • Gamma校正
  • Flicker
  • 消光比(3D)



技术参数:

CCD相机

  • 图像传感器:1392x1040 像素
  • 数字视频:12-位
  • 元件尺寸:6.45 μm/像素
  • 同步性:同步捕获
  • 视场:20mm @ 1m,可调节
  • 工作距离范围:0.5~3.5 m
  • 数字变焦:高达 32X
  • 亮度精度:+/- 4% @ 2856K 光源 A
  • 亮度范围:0.05 ~ 106 cd/m2 (含ND滤镜)
  • 测量时间:对于多数测量<1 sec



光谱仪

  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:+/-3% @ 2856K 光源 A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2 灵敏度指定为 3% RSD
  • 色彩准确度:+/- 0.002 @ 2856K
  • 色彩重复率:+/- 0.0005 @ 2856K
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 温度调节:电脑控制
  • 光学器件:12mm 准直
  • 接收角:1.5°
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 校准:NIST可追溯
  • 操作温度:5° ~ 30°C



RTM时间响应模块

  • 光型:低噪声,快速响应光电二极管
  • 样品频率:1MHz Max. (500kHz可选)
  • 分辨率:16位
  • 探测器响应:20kHz(滤波)
  • 瞬变时间:0.05ms ~ 4s
  • 同步性:软件和外部选项
  • 重复性:3%



Pan & Tilt组件

  • 平行位移轴X*Y*Z:2066*1265*84mm
  • 测角仪倾斜角,方位角:0~85°,0~360°
  • 精度:+/- 6.4um,+/- 0.00025”
