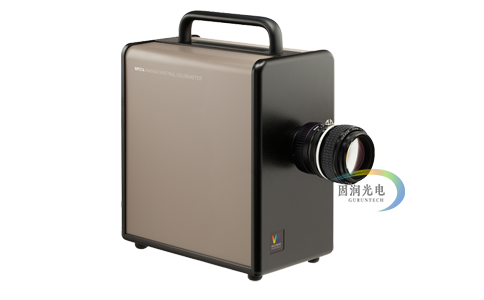

WP 214成像光谱色度计-成像式光度计-光谱色度计

WP 214快速成像光谱色度计,包括一个集成光谱辐射计和一个三刺激滤波成像仪,具有先进的分析能力和广视角,非常适合于高精度的可视角、均匀性和对比度测量,以及不需要高分辨率成像的应用场合。这两种技术的结合确保了高精度和高效率,在测量时能同时得到精确的亮度和色度结果,搭配角度计Conometer80,还可以应用于可视角测量,且在许多情况下,WP214可替代这两个独立的设备。该成像色度计基于Sony ICX CCD传感器,具有50万像素、高精度和高动态范围,其紧凑、便携的设计也易于集成在各种系统中。

WP 214成像光谱色度计-成像式光度计-光谱色度计
品牌:

Westboro Photonics

型号:

214

产品规格 请选择

产品详情


WP 214成像光谱色度计



品牌:Westboro Photonics

型号:214

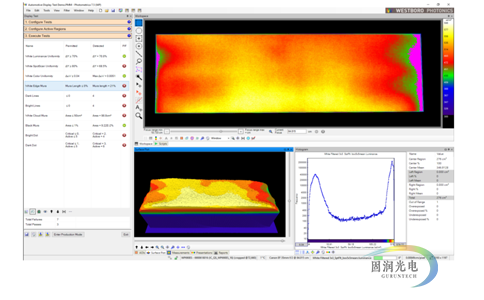

WP 214快速成像光谱色度计,包括一个集成光谱辐射计和一个三刺激滤波成像仪,具有先进的分析能力和广视角,非常适合于高精度的可视角、均匀性和对比度测量,以及不需要高分辨率成像的应用场合。这两种技术的结合确保了高精度和高效率,在测量时能同时得到精确的亮度和色度结果,搭配角度计Conometer80,还可以应用于可视角测量,且在许多情况下,WP214可替代这两个独立的设备。该成像色度计基于Sony ICX CCD传感器,具有50万像素、高精度和高动态范围,其紧凑、便携的设计也易于集成在各种系统中,广泛应用于各个领域,包括汽车、灯具、显示、公共建设和人工智能等行业的测量和分析。此外,它还配备了合适的镜头和配套的Photometrica软件,能快速且精确地进行亮度和色度的测量和分析。Photometrica软件为FPD、LED或OLED照明应用的分析提供了一整套解决方案。强大的软件套件提供了高度可配置的用户界面,具有广泛的分析和自动化能力。





工作原理:

WP214成像光谱色度计将集成的成像三刺激色度计,光谱辐射计,光束准直光学器件和可互换镜头选件组合到一个便携式系统中。通过使用分束器,成像色度计和点光谱辐射计可同时测量同一场景。然后从光谱测量数据中得出三色刺激校正,并将其应用于成像色度计的所有三色刺激测量像素。由于WP214测量系统同时利用成像色度计和光谱辐射计技术,因此针对两种类型的系统都评估了其颜色测量性能。而传统的色度计仪器则是在检测器之前利用一组三色滤光片来提供场景的颜色测量。无论检测器是小型光电二极管,PMT还是成像CCD,测量精度都严格取决于仪器与CIE三刺激功能的匹配程度。


产品亮点:

卓越的色彩精度

色度、亮度、对比度和gamma模式

集成的光谱辐射计

可视角测量

高动态范围

高灵敏度

设计紧凑,轻巧灵活

可更换镜头选项

当配备conometer镜头时,视角为+/-80°


测量功能:

成像色度计:亮度、色度

Spot光谱辐射计:光谱辐射



典型应用:

WP214在生产和研发环境中都很有用,具体应用包括:

平板显示均匀性、可视角、Gamma、对比度等参数测量

投影显示器

灯具光束质量分析

背光模组测量

LED显示和LED阵列


升级选项:

灯具光束质量分析(BP 100/200)

可视角测量(Conometer 80角度计,可进行可视角测量)

提升测量范围(适用ND滤光片,提高感光器件的测试范围)

客制化软件开发(根据客户自定义算法,提供软件定制服务)


技术参数:


成像亮度色度计

空间测量功能:亮度,照度,光强,均匀度,对比度,Gamma,CIE色坐标,CCT,主波长等

亮度范围:0.01~500,000 cd/m2(ND滤片可选)

亮度精度:±3%

亮度重复性:±0.1%

色度精度:x,y ±0.002

测量速度:<1s 仅亮度和光谱;<10s 亮度色度和光谱

A/D转换:16bit单次曝光;24bit 同电子支架

曝光时长控制:电子快门控制

极化依赖:0.5%

可选滤片:5个位置,包括暗市场、辐射度、司辰节律、客制化、其他;



光谱辐射计

亮度范围:1-12,000cd/m2

带宽:2.4nm

波长精度:0.5nm

杂散光:<0.05%

色度精度:x,y 0.002

光斑尺寸:47px直径@成像平面

极化依赖:0.5%

A/D转换:16bit单次曝光;24bit 同电子支架



一般规格

功率:24V/25W max

接口:USB 2.0

组装口径:标准1/4”-20接口

操作温度:5~35℃

操作湿度:10%~90%(无结露)

尺寸:247mm x 140mm x 258mm



测试案例:
