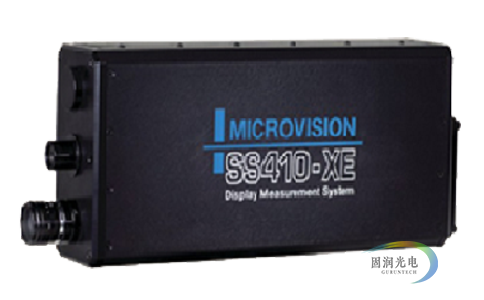

Microvision SS410-XE光学测量模块
品牌:Microvision
型号:SS410-XE
SS410-XE(OMM,光学测量模块)是一个综合测试型模块,最多可以配置三个功能器件,包括一个高分辨率的二维CCD相机、一个衍射光栅光谱仪和响应时间模块(RTM),分别对应不同的测试功能。CCD相机一种用于空间测量的二维阵列,其高倍放大功能可以详细分析显示特性,包括点分析、线宽、收敛、时间方差、MTF等,还用于测量显示的较大尺寸几何图形的参数。光谱辐射计使用衍射光栅和光纤透镜组件来收集光学信息,仅用于颜色和亮度的测量,例如亮度、色度、均匀性、光谱图、伽玛、对比度等。响应时间模块(RTM)包含一个光电二极管检测器,并包含一个类似CCD相机的光学系统,主要用于测量各种LCD显示器的灰度和升降时间,包括运动/模糊、上升时间、下降时间、灰度转换时间、闪烁等。该设计中包含了对视频处理的完全控制,这一特性可以实现与UUT真正的帧同步,测量数据可以逐帧地采集和处理。SS410可以根据具体测量需求进行组合,既可以单独安装在支架上进行单点测量,也可以安装在位移台上,用于自动测量显示屏的不同位置。

产品亮点:
- 高分辨率1392x1040,12位数字CCD相机
- 衍射光栅光谱仪
- 自动测量
- 实时图像处理
- 图形发生器(模拟和数字驱动)
- 可选响应时间模块
- 余弦扩散器
- NIST可追溯标准
- 搭配灵活,可按需定制
- 符合多个测试标准:FPD,VESA FPDM V2.0,TCO 03,05&06,ISO 9241-3,8,TCO 95,ISO 9241-3xx
应用范围:
- 平板显示(FPD)- OLED, QLED, LCD, Micro-LED, Plasma
- 智能移动显示 - 手机,平板
- 投影显示 - 选用余弦扩散器测试
- 抬头显示 - HUD & HDD
- HDTV,NTSC, PAL & SECAM电视
- 适用SS90定位器可测试93″超大尺寸屏幕
- CRT显示 - 单色,彩色,高分辨率医学显示器

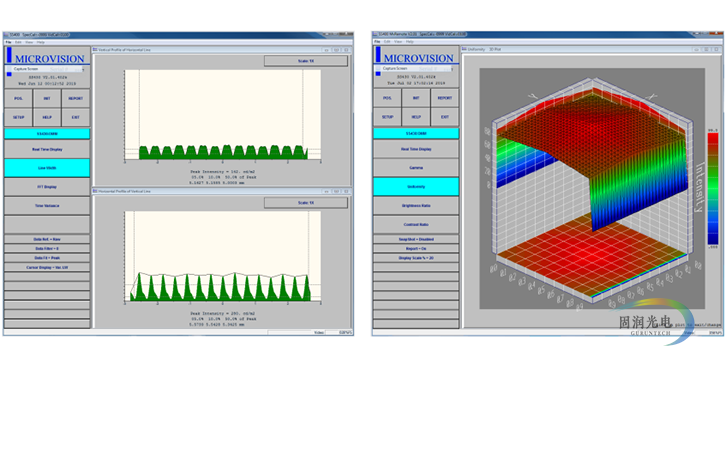

测试案例:

升级选项:
- 标准测量(VESA FPDM 2.0,TCO 5.2, 6.0, 7.0, 8.0,ISO 9241-3XX,ISO 13406)
- 完整测量系统(搭配其他组件,组成SS430系统)

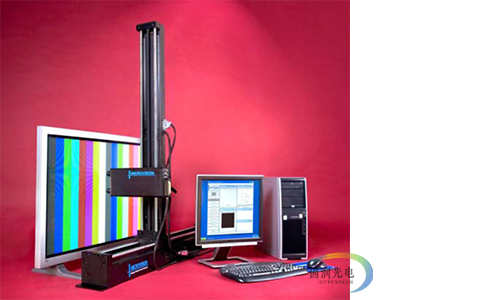

- 精准位移台(搭配位移台,可精确位移从而实现自动测试)
- DUT位移台(DPS-1显示位移台,可以调整DUT x,y,z轴位置,并可调整角度,精度为0.1°)
- 提升测量范围(适用ND滤光片,提高感光器件的测试范围)
技术参数:
CCD相机
- 数字视频:12-位
- 图像传感器:1392x1040 像素
- 亮度精度:± 4% @ 2856K Ill.A
- 亮度范围:0.05 ~ 106 cd/m2 (含ND滤镜)
- 元件尺寸:6.45 μm/像素
- 同步性:同步捕获
- 滤镜:适光性 50%, 20%, 10% & 1% ND
- 标准镜头:25mm C mount, f1.6 - f16
- 视场:11mm,可调节
- 工作距离范围:0.5~3.5 m
- 测量时间:对于多数测量<1 sec
Spectrometer光谱辐射计
- 数字分辨率:16 bit A/D
- 积分时间:16.7 ~ 5000 msec (sync@60hz)
- 光学分辨率:3.8nm半高宽 @ 100μm狭缝
- 波长范围:380 ~ 780nm (1000nm可选)
- 亮度范围:0.01 ~ 500K cd/m2
- 亮度精度:±3% @ 2856K Ill.A
- 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
- 色彩准确度:±0.002 @ 2856K Ill.A
- 色彩重复率:±0.0005 @ 2856K Ill.A
- 温度管理:电脑自动控制
- 光学器件:12mm 准直
- 视场角:1.5°
- 校准:NIST可追溯
- 操作温度:5~ 30℃
RTM 时间响应模块
- 分辨率:16位
- 瞬变时间:0.1ms ~ 4s(0.01ms可选RTM-HS)
- 亮度范围:0.01 ~ 50Kcd/m2
- 光型:低噪声,快速响应光电二极管
- 样品频率:1MHz Max. (500kHz可选)
- 探测器响应:20kHz(滤波)
- 同步性:软件和外部选项
- 重复性:3%
