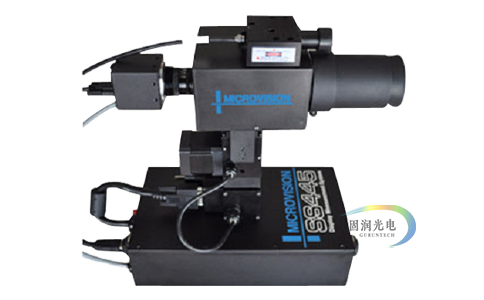

Microvision SS445影院投影显示光色测量仪-激光投影测试仪

SS445系统是专门为大屏幕投影显示而设计一款显示器测量系统,适用于所有投影技术,如DLP、LCD、LCOS、影院屏幕,以及后屏投影仪、仿真器等。SS445采用计算机控制的电动平移和倾斜定位系统,可以移动到所需的测试位置。系统配置的140万像素CCD相机,具有自动对焦功能,可以测量MTF、线宽、亮度均匀性、收敛和伽马/灰阶等,而配置的分光光谱辐射计可以用于测量亮度、色度和对比度。

Microvision SS445影院投影显示光色测量仪-激光投影测试仪
品牌:

Microvision

型号:

SS445

产品规格 请选择

产品详情


Microvision SS445大屏幕显示测量系统



品牌:Microvision

型号:SS445

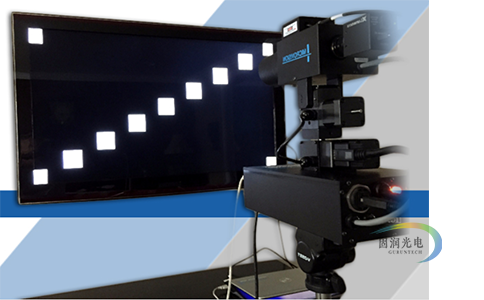

SS445系统是专门为大屏幕投影显示而设计一款显示器测量系统,适用于所有投影技术,如DLP、LCD、LCOS、影院屏幕,以及后屏投影仪、仿真器等。SS445采用计算机控制的电动平移和倾斜定位系统,可以移动到所需的测试位置。系统配置的140万像素CCD相机,具有自动对焦功能,可以测量MTF、线宽、亮度均匀性、收敛和伽马/灰阶等,而配置的分光光谱辐射计可以用于测量亮度、色度和对比度。图形生成器或Microvision的MVRemote可用于自动显示测试图形,如有需要,也可通过客户系统生成图像。SS445旨在更好地表现出实际看到的显示器性能。测量时,系统一般放置在三脚架上或投影屏幕前的桌子上,从观察者的角度进行测量,以便更好地表征用户体验。在操作员输入所需的测试位置(X&Y或像素坐标)的情况下,测试可以实现完全自动化,系统将在这些位置自动查找并运行选定的测试。




产品亮点:

  • 适合超大屏幕测量和投影显示
  • 采用电动平移和倾斜机制
  • 1.4 MP CCD相机和衍射光栅光谱仪
  • 自动显示测试图案,同步捕获数据
  • 完全自动化,简化测量过程
  • 基于观测者角度测量,更好地表征用户体验
  • NIST可溯源校准
  • 可定制解决方案
  • 符合多个测试标准:VESA FPDM,ISO 9241-3xx,ISO13406-2, TCO 3.0,5.0,6.0,7.0 & 8.0


应用范围:

  • 投影显示 - DLP、LCOS、家用投影、影院投影、后屏投影仪、仿真器等
  • 平板显示(FPD)- OLED, QLED, LCD, Micro-LED, Plasma
  • CRT显示 - 单色,彩色,高分辨率医学显示器
  • 升级选项:
  • 精准位移台(搭配位移台,可精确位移从而实现自动测试)
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)

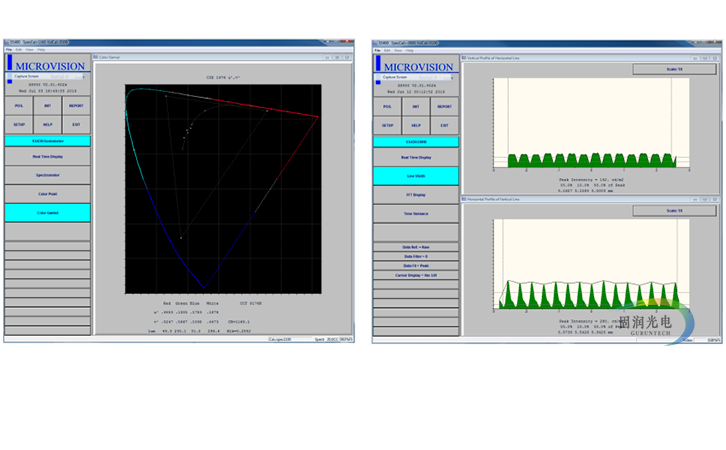

测试案例:

技术参数:


CCD相机
  • 数字视频:12-位
  • 图像传感器:1392x1040 像素
  • 视场:20mm@1m,可调节
  • 亮度精度:± 4% @ 2856K Ill.A
  • 亮度范围:0.05 ~ 106 cd/m2 (含ND滤镜)
  • 元件尺寸:6.45 μm/像素
  • 同步性:同步捕获
  • 滤镜:适光性 50%, 20%, 10% & 1% ND
  • 标准镜头:25mm C mount, f1.6 - f16
  • 工作距离范围:0.5~3.5 m
  • 测量时间:对于多数测量<1 sec



Spectrometer + Goniometer 光谱辐射计+测角仪
  • 视场角:1.5°
  • 数字分辨率:16 bit A/D
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 测角仪倾斜角:0~85°
  • 测角仪方位角:0~360°
  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:±3% @ 2856K Ill.A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
  • 色彩准确度:± 0.002 @ 2856K Ill.A
  • 色彩重复率:± 0.0005 @ 2856K Ill.A
  • 温度管理:电脑自动控制
  • 光学器件:12mm 准直
  • 校准:NIST可追溯
  • 操作温度:5~ 30℃



Pan & Tilt 位移台
  • 分辨率:0.0032°
  • 载荷量:9 lbs


暂无评价

产品详情


Microvision SS445大屏幕显示测量系统



品牌:Microvision

型号:SS445


SS445系统是专门为大屏幕投影显示而设计一款显示器测量系统,适用于所有投影技术,如DLP、LCD、LCOS、影院屏幕,以及后屏投影仪、仿真器等。SS445采用计算机控制的电动平移和倾斜定位系统,可以移动到所需的测试位置。系统配置的140万像素CCD相机,具有自动对焦功能,可以测量MTF、线宽、亮度均匀性、收敛和伽马/灰阶等,而配置的分光光谱辐射计可以用于测量亮度、色度和对比度。图形生成器或Microvision的MVRemote可用于自动显示测试图形,如有需要,也可通过客户系统生成图像。SS445旨在更好地表现出实际看到的显示器性能。测量时,系统一般放置在三脚架上或投影屏幕前的桌子上,从观察者的角度进行测量,以便更好地表征用户体验。在操作员输入所需的测试位置(X&Y或像素坐标)的情况下,测试可以实现完全自动化,系统将在这些位置自动查找并运行选定的测试。




产品亮点:

  • 适合超大屏幕测量和投影显示
  • 采用电动平移和倾斜机制
  • 1.4 MP CCD相机和衍射光栅光谱仪
  • 自动显示测试图案,同步捕获数据
  • 完全自动化,简化测量过程
  • 基于观测者角度测量,更好地表征用户体验
  • NIST可溯源校准
  • 可定制解决方案
  • 符合多个测试标准:VESA FPDM,ISO 9241-3xx,ISO13406-2, TCO 3.0,5.0,6.0,7.0 & 8.0


应用范围:

  • 投影显示 - DLP、LCOS、家用投影、影院投影、后屏投影仪、仿真器等
  • 平板显示(FPD)- OLED, QLED, LCD, Micro-LED, Plasma
  • CRT显示 - 单色,彩色,高分辨率医学显示器
  • 升级选项:
  • 精准位移台(搭配位移台,可精确位移从而实现自动测试)
  • 提升测量范围(适用ND滤光片,提高感光器件的测试范围)


测试案例:

技术参数:


CCD相机
  • 数字视频:12-位
  • 图像传感器:1392x1040 像素
  • 视场:20mm@1m,可调节
  • 亮度精度:± 4% @ 2856K Ill.A
  • 亮度范围:0.05 ~ 106 cd/m2 (含ND滤镜)
  • 元件尺寸:6.45 μm/像素
  • 同步性:同步捕获
  • 滤镜:适光性 50%, 20%, 10% & 1% ND
  • 标准镜头:25mm C mount, f1.6 - f16
  • 工作距离范围:0.5~3.5 m
  • 测量时间:对于多数测量<1 sec



Spectrometer + Goniometer 光谱辐射计+测角仪
  • 视场角:1.5°
  • 数字分辨率:16 bit A/D
  • 积分时间:16.7 ~ 5000 msec (sync@60hz)
  • 光学分辨率:3.8nm半高宽 @ 100μm狭缝
  • 测角仪倾斜角:0~85°
  • 测角仪方位角:0~360°
  • 波长范围:380 ~ 780nm (1000nm可选)
  • 亮度范围:0.01 ~ 500K cd/m2
  • 亮度精度:±3% @ 2856K Ill.A
  • 亮度重复率:超过30分钟RSD < 0.5%,0.01 cd/m2灵敏度@ 3% RSD
  • 色彩准确度:± 0.002 @ 2856K Ill.A
  • 色彩重复率:± 0.0005 @ 2856K Ill.A
  • 温度管理:电脑自动控制
  • 光学器件:12mm 准直
  • 校准:NIST可追溯
  • 操作温度:5~ 30℃



Pan & Tilt 位移台
  • 分辨率:0.0032°
  • 载荷量:9 lbs
