GL GLG 4-500分布式光度计
品牌:GL Optic
型号:GLG 4-500

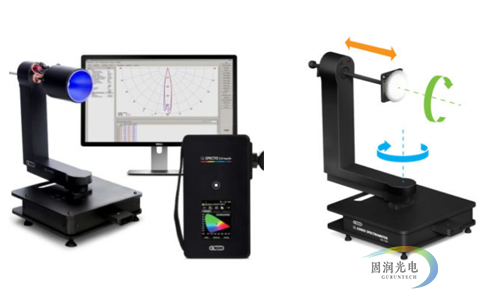

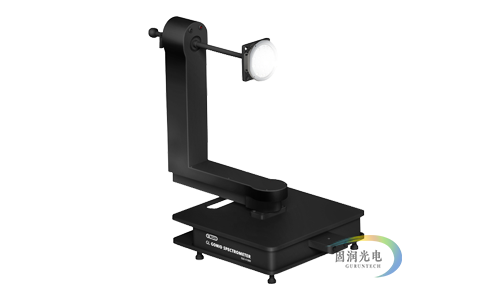

GLG 4-500是一款桌面式分布式光度计,专为LED模块和组件测试而设计,也可用于小型灯具测量。这款产品配备远场C类测角仪和2轴步进电机,充分结合了测角光度计功能与分光辐射计特性,可用于测量通量并检查依赖角度的发光强度以及国际标准要求的色度数据,可以测量的技术参数包括:光强度分布,极坐标图,圆锥图,光通量,中心光束强度,相关色温,显色指数,麦克亚当椭圆,角度颜色均匀性,还可选测发光效率,功率因数和温度。 这款自动化系统可连接至电脑,可容纳4-7 kg,直径500mm的设备,并以 0.1°的角度分辨率和C-平面以及γ角度±180°进行测量,非常适合小型紧凑型LED和卤素灯等应用。

工作原理:
发光强度可通过在固定距离处以不同方向旋转照明设备进行照度(远场)或照度(近场)测量获得。利用足够的角度步长和范围,可以通过汇总每个测量方向上的所有发光强度来计算照明设备的光通量。测角仪是一种带有旋转轴的仪器,用于测量光通量和照明设备或光源的发光强度分布。根据发光强度分布,可以推断出照明应用的属性,例如横向/纵向等照度曲线或圆锥图。根据在测量过程中照明设备的旋转方式以及在这种测量过程中获得的光度数据系统,测角仪的类型基本上可以分为1组,2组和3组,也称为A类,B类和C类,区别如下:
A类适用于表征光束相对有限的汽车照明。A类测角仪具有固定的水平轴和垂直于***轴的移动轴。通过围绕水平轴旋转光源,同时将另一个轴保持在固定位置(旋转vs高度)来进行测量。
B类适用于显示器和泛光灯。B类测角仪具有固定的垂直轴和移动的水平轴。通过围绕垂直轴旋转光源,同时将另一个轴保持在固定位置(高度vs旋转)来进行测量。
C类适用于一般照明系统。C类测角仪是高度专业化的类型,具有固定的垂直轴和移动的水平轴。在C平面或圆锥面上进行测量。C类测角仪与B类相同,只是光源旋转了90°。
产品亮点:
- 远场C类测角仪,包含水平轴
- 2轴步进电机
- 角度分辨率0.1°
- 激光对准工具可实现快速定位和距离测量
- 可编程成套系统,操作平稳快捷
- 操作界面直观简单,缩短配置时间
- 可选滑块用于***测光距离设置
- 提供3种级别配置选项,满足多种需求:基础级别,专业级别,实验室级别
应用范围:
- 小型LED灯具,模块和组件。
- 符合标准: CIE121-1996, IESNA LM-79-08, CIE S025/E:2015
应用示例:

升级选项:
- GL Photometer 3.0 LS + Flicker:结合闪烁参数测试进行实时强度分布测量
- 滑块+扩展:可以订制扩展配置文件以满足不同的实验室要求
- GL Spectis 5.0 Touch UV VIS NIR:检查从UV到NIR的扩展光谱范围内的光辐射角度分布
- 电源:可选交流和直流电源
- TEC安装座和控制器:用于稳定测试和测量期间LED 模块的温度
技术参数:
- ***DUT尺寸: ≤ 500 mm (直径或对角线)
- 测角仪尺寸 (W x H x D):300 x 470 x 530 mm
- ***工作足迹直径: 1100 mm (垂直轴完全伸展时)
- 测角仪重量: 8 kg
- ***负载: 4 kg
- 角度定位精度: 0.1°
- CIE 测角仪类型:远场Type C包含水平光轴(DUT移动,2 轴步进,带传动系统)
- C 轴角度范围: ± 180°
- C 轴再现性: 0.1°
- C 轴角速度: 高达 45°/s
- γ 轴角度范围: ± 180° 理论值 (由于阴影可用性取决于几何形状)
- γ 轴再现性: 0.1°
- γ 轴角速度: 高达 45°/s
- DUT 光度中心定位: 0 - 180 mm; 通过手柄控制
- 光度距离: 2.5 – 7.5 m, 距离 ≥ l***DUT 尺寸 x (5-15); (CIE S 025/E:2015)
- DUT 安装板(面板): 方形 80 x 80 mm/固定: 多个 M6 安装孔
- 电源及***功耗: PC连接方式 USB A-B, 110–230V 40W
- 传感器选项:
- GL Spectis 5.0 Touch
- GL Photometer 3.0 LS + FLICKER
- GL Spectis 1.3 LS (推荐使用)
- GL Spectis 1.0 Touch LS
- GL Spectis 1.0 Touch + Flicker
