GL-积分球系统测量前的实验室条件和灯具稳定性

浏览: 发表时间:2021-01-29 15:08:20

积分球系统测量前的实验室条件



根据标准的建议,应在光度实验室中提供合适条件,以免干扰测量结果。***环境温度为25°C。房间应无灰尘和振动,湿度应保持恒定。空气流动不应超过0.25 m/s,以免在测量过程中导致灯具冷却。习惯上,光度实验室的房间墙壁总是黑色的。在积分球完全封闭进行测量的情况下,这对积分球没有直接影响。在测量经由外部测量端口进入球体的投射光和其他照明设备时,应特别注意可能影响测量结果的杂散光(实验室中的环境光)。在其他情况下,积分球可以放置在任何房间中,即使是明亮的房间。

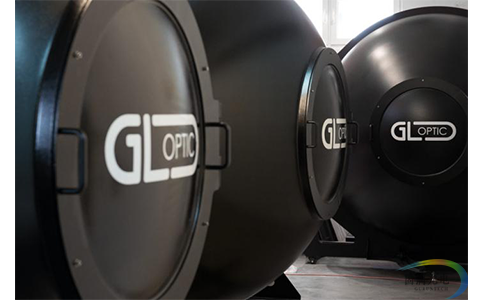

                                      图1.直径为2 m的积分球。

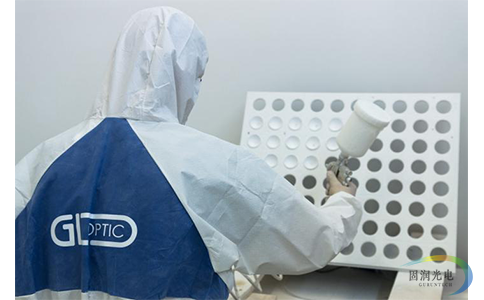

                                      图2.用硫酸钡涂覆积分球。





积分球系统测量前的灯具稳定性


灯具测量–即使灯具配备了电源设备,也必须使用稳定的电源供电。在实验室测量条件下,应提供稳定的电源系统,以防止来自主电源的电源波动。另外,还应注意直接连接到灯具的电源电缆,因为电缆中的电压降可能会影响电源的参数。关于电源问题的更多详情,请见“ LED照明”部分。



灯具的稳定和测量应在灯具的最终工作位置进行。值得注意的是,为了满足此要求,积分球应配备托架或安装台,以使灯具能够正确安装在积分球内不同的工作位置[图3]。专业系统还配备了电源电缆和附加电路,可在灯具附近直接测量功率。



灯具应至少稳定(加热)30分钟,如果在15分钟内光输出和电源的变化不超过0.5%,则认为灯具是稳定的。如果灯具在这段时间内不稳定,则应将其加热更长的时间。还有一种情况是由于设计而无法完全稳定的技术照明设备,在这种情况下,应开始进行测量并应在测量报告中注明各个时刻光通量的状况和变化。



在测量LED模块时,稳定过程仍应持续至少30分钟,直到温度变化低于1°C。应注意稳定板上特定点T p处所测得的温度。实际上,LED模块的测量是在模块工作温度稳定之后,在散热器上的积分球中进行的。或者,可以使用带有帕尔贴系统的TEC温度稳定系统,将模块放在该系统中,然后将温度稳定在预设水平,例如25°C或85°C(可能等于灯具中所放模块的工作温度)。在现代测量系统中,LED模块的温度调节和稳定过程可以与可编程系统集成在一起。这样可以高效,全面地评估和测量LED模块。

图3:在测量灯具之前的稳定性原则。其中Ø是照明通量,P是电源。

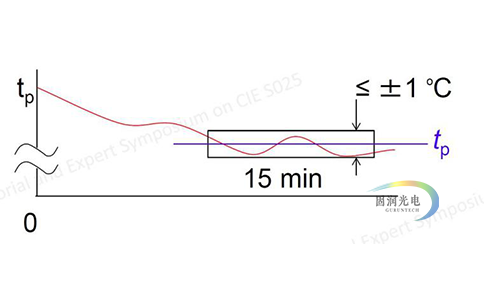

图4.测量之前LED模块的稳定性原则,其中tp是测量点处的板温度。
