JETI 光谱辐射计-利用辐照度测量计算辐射强度

浏览: 发表时间:2021-04-15 15:03:32


推荐产品:specbos 1211-2/spectraval 1501 搭配漫射器




(点状)光源的辐射强度I可以通过在一定距离内测量辐照度E来获得。然后,必须应用平方反比定律将测得的辐照度转换为辐射强度。 必须知道测量平面和源之间的距离d。设置如下图所示。



为了获得精确的结果,必须满足下列条件:

  • 光源与测量平面之间的距离必须至少为光源直径(或***的透明尺寸)的10倍,以使测量误差低于1%。
  • 照度计的位置必须与光源的中心完全一致。如果使用辐照度模式下的specbos 1211-2,则可以使用辐照度模式下的目标激光器并且在设备对齐后连接漫射器来完成对齐。
  • 必须在光源和测量探头之间使用适当的孔径来避免杂散光(请见上图)。
  • 距离d越小,距离的测量必须越精确。它将从光源的顶部到照度计的参考平面进行测量。 如果该平面未知,则可以使用漫散器的前平面。

平方反比定律如下:


它可用于辐射(E,I),光度(Eν,Iν)或光谱数据(E(λ),I(λ))。



JETI 光谱辐射计specbos1211-2或spectralval 1501可以配置为直接测量辐射强度/发光强度:辐照度校准文件必须获得一个新的标题:辐射强度。



示例:

辐射强度

漫散器

350
1000
1
37
3.027537E+05
2.773622E+05
4.497989E+05
5.038568E+05
5.535125E+05
5.868299E+05
.....



如果使用此校准文件,将出现一个窗口,必须在其中写入测量距离

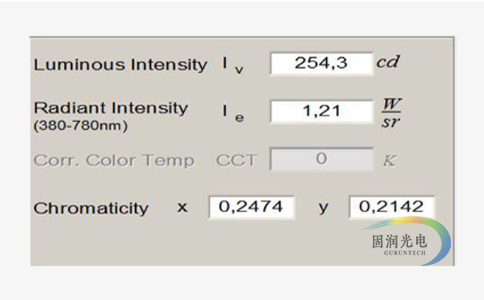

然后,将以强度单位给出辐射和光度数量
