Spectrumval 1501-测量小型符号及显示片段

浏览: 发表时间:2021-07-05 16:11:57

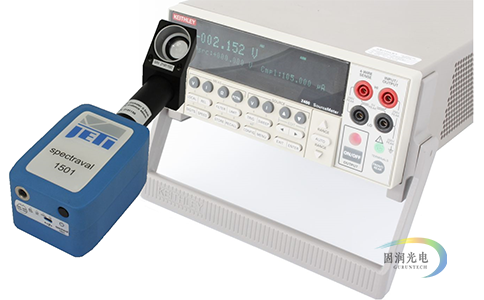

推荐产品:Spectrumval 1501搭配聚焦光学器件


亮度模式下的光学测量(定向测量)的主要适用于显示屏或电影院投影仪等扩展均匀光源。有时用于测量小光斑或结构,例如照明控制开关或字母数字显示器上的符号。



spectraval设备和specbos 1211可以测量4 mm及以上的光斑大小。但是可以为它们配备聚焦光学器件,以产生直径3 mm,1mm和0.5 mm的测量点。测量距离是固定的。







JETI提供三种聚焦光学器件,可分别测量直径3 mm,1 mm和0.5 mm。测量点仍用红色圆圈标记。0.5 mm版本配有放大镜,以简化精确调整(请见上图)。



所有的附件都可以通过螺丝轻松地连接到基本设备上。将自动检测到该版本,并且应用适当的校准数据。



测量对象示例:

- 具有小型发光结构的各种显示器

- 小直径荧光灯管

- 背光标志

- 其他小型光源



聚焦光学元件



聚焦光学元件

#1

#2

#3

 测量直径

3 mm

1 mm

0.5 mm

测量距离

(从光学元件的正面起算)

70 mm

26 mm

46 mm

视场

2.1°

1.9°

0.6°

光学元件长度

77 mm

26 mm

77 mm










以上聚焦光学器件不能与标准版spectraval或specbos1211-2一起使用,必须始终使用聚焦版本。
